【應用舉例】：某小區有十棟樓，30個單元，有1500戶人家，每一棟樓（或每個單元）根據現場實際表具分布情況，安裝一定數量的GPRS采集器（485接口可帶32塊表具、MBUS接口可帶64塊），計量表具與采集終端利用485總線或MBUS總線連接；采集器與主站軟件之間可通過GPRS/CDMA網絡（或微功率小無線/485總線）進行數據傳輸。

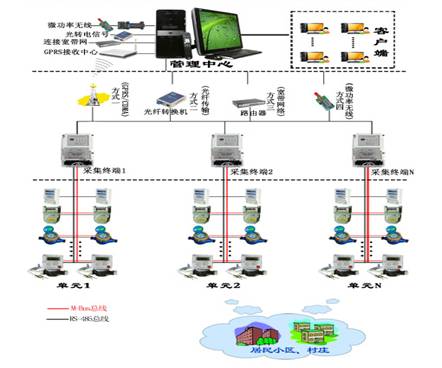

【系統框圖】：
 本系統支持多種通信方式，用戶可根據各城市布局和住宅的具體情況分別選擇GPRS/CDMA、微功率小無線、RS485總線等方式的抄表系統，實現遠程抄表現代化。
【方式一：GPRS/CDMA無線遠程抄表】
水（熱、氣）表帶485接口（或M-bus接口）直接并在總線上,每一個采集終端下行通過RS485總線與表具相連（485接口可帶32塊表具、MBUS接口可帶64塊）。采集終端（裝有CIM卡）上行通過GPRS/CDMA將數據上傳到主站。主站軟件安裝在管理中心服務器計算機上（如小區物業或其他管理處），服務器旁放置一個GPRS/CDMA接收器與計算機相連，實現遠程無線抄表管理。該方式實現范圍廣泛，可以在任意地方實施抄表，簡單、靈活、方便。
【方式二：微功能小無線遠程抄表】
水（熱、氣）表帶485接口（或M-bus接口）直接并在總線上,每一個采集終端下行通過RS485總線與表具相連（485接口可帶32塊表具、MBUS接口可帶64塊）。采集終端（內置小無線模塊）上行通過微功率小無線將數據上傳到主站。主站軟件安裝在管理中心服務器計算機上（如小區物業），服務器旁放置一個小無線接收器（232轉RS485）與計算機相連，實現遠程無線抄表管理。該方式由于受小無線傳輸距離的限制，一般只適用小區內，簡單、省錢、方便。
【方式三：RS485總線抄表】
水（熱、氣）表帶485接口（或M-bus接口）直接并在總線上,每一個采集終端下行通過RS485總線與表具相連（485接口可帶32塊表具、MBUS接口可帶64塊）。采集終端上行通過微功率RS485總線將數據上傳到主站。主站軟件安裝在管理中心服務器計算機上（如小區物業），可以通過串口轉換器（RS485轉串口）與計算機相連，實現抄表管理。該方式由于受RS485總線傳輸距離的限制，一般只適用小區內。 |
